Рама проходная ЛРСП-40

Рама проходная ЛРСП-40

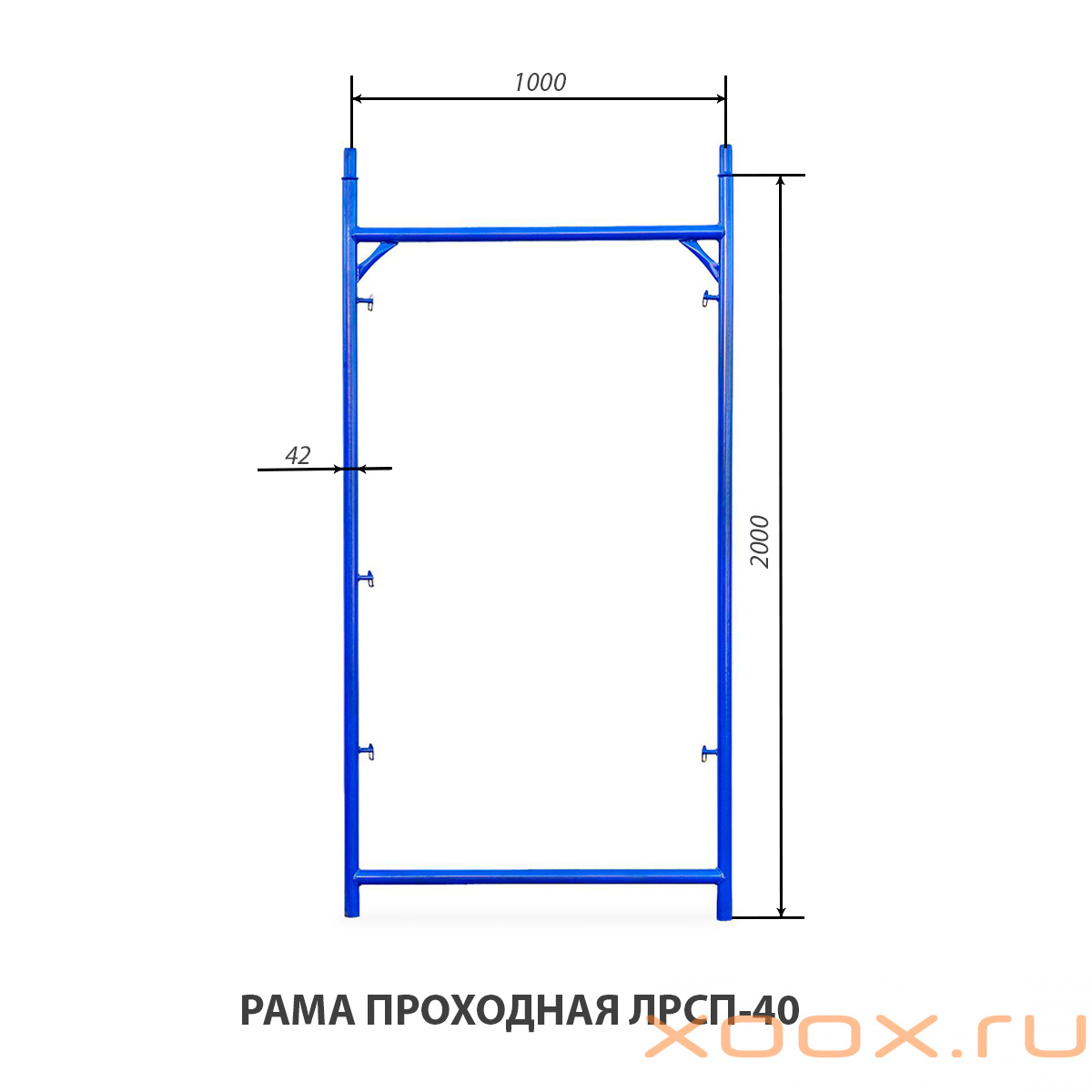

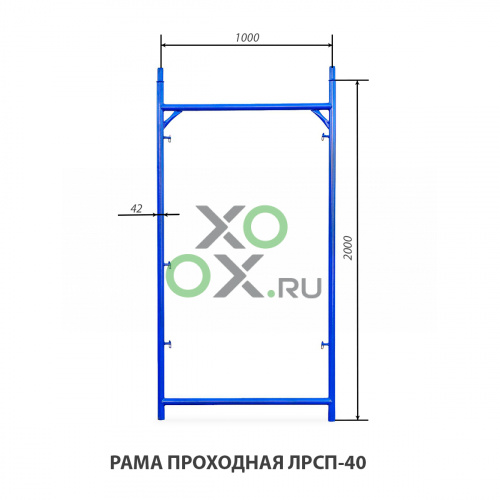

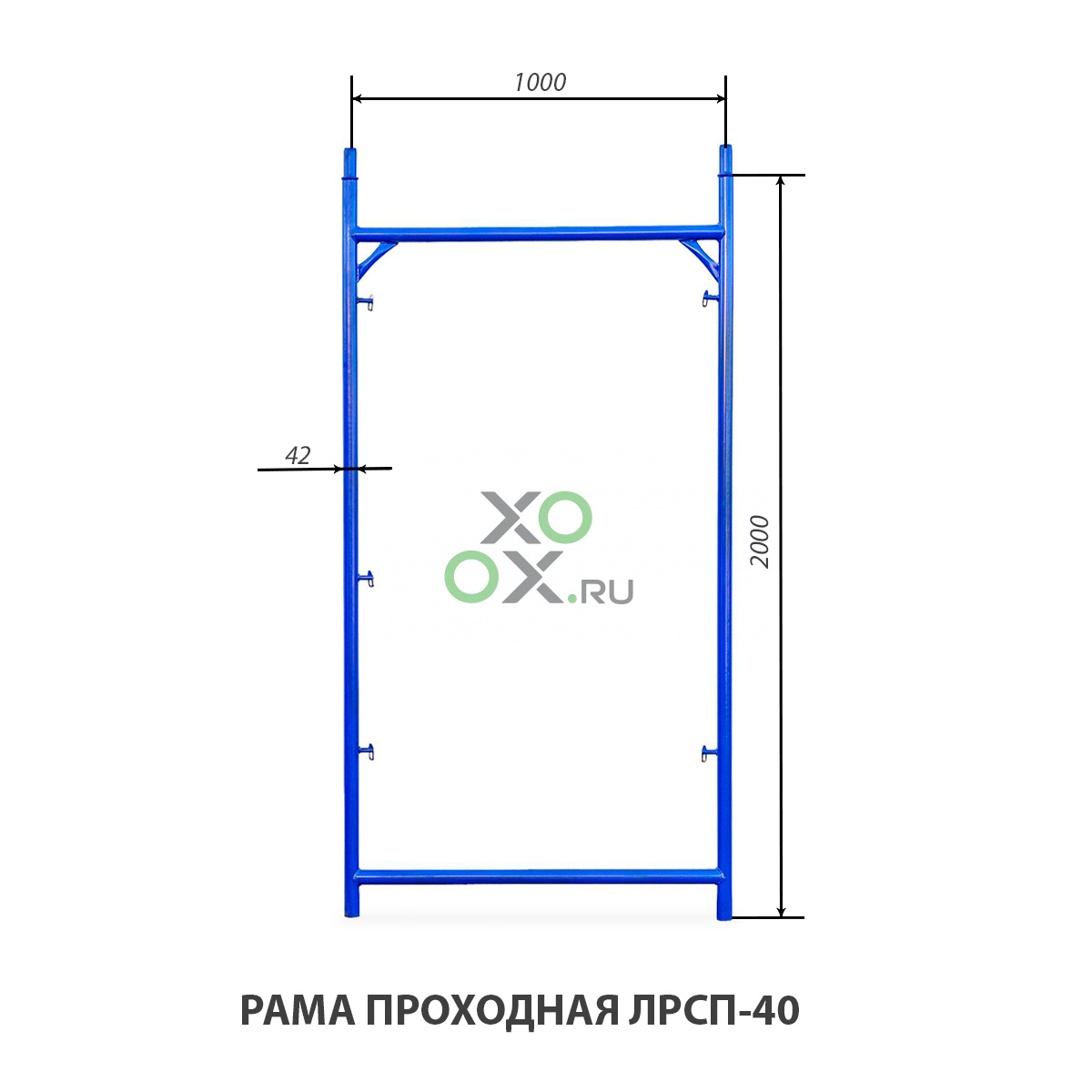

Усиленная стальная проходная рама 1×2 м с увеличенной толщиной металла 1,5 мм для каркасов до 40 м высоты. Применяется на тяжёлых ремонтных и облицовочных работах, на жилых домах от 12 этажей и выше. Артикул 223-01.

Усиленный каркас под облицовку и тяжёлые материалы

Главное отличие ЛРСП-40 от ЛРСП-30 — толщина стенки трубы. ЛРСП-30 идёт с 1,2 мм, ЛРСП-40 — с 1,5 мм. Это даёт прирост к массе одной рамы примерно на 25 % (с 8 до 10 кг), но втрое увеличивает сопротивление к смятию профиля под точечной нагрузкой.

Когда это критично:

• Облицовка фасада натуральным камнем — гранит, мрамор, песчаник. Плита 600×600 мм весит 30-40 кг, а её несут с настила лесов и временно ставят на ярус каркаса.
• Кирпичная облицовка с заменой облицовочного слоя — полнотелый кирпич + раствор дают нагрузку 350-450 кг/м².
• Демонтажные работы с отбойниками — точечные ударные нагрузки с инструмента передаются на узлы каркаса.
• Установка металлических конструкций (лестницы, балконы, пожарные эвакуационные системы) — части свариваются прямо на рамных лесах.

 Расчёт нагрузки на ярус каркаса ЛРСП-40

По проектным нормам ЛРСП-40 рассчитан на распределённую нагрузку 350 кг/м² на ярус настила. Это втрое выше норматива ЛРСП-30 (125-200 кг/м²) и достаточно для большинства тяжёлых работ.

 Комплектующие к ЛРСП-40

• Лестничная рама — ЛРСП-40 с лестницей того же класса прочности
• Ригели настила — стандартные, диаметр трубы одинаковый у всех ЛРСП-серий
• Диагональные связи — крестовые тяги или винтовые стяжки на каждые 2-3 секции каркаса для жёсткости
• Кронштейны крепления к стене — на ЛРСП-40 точку крепления нужно ставить чаще, не на 16 м², а на 12-14 м².
